Hiệu điện thế là gì? Kiến thức cần biết

Hiệu điện thế là một trong những khái niệm cơ bản và quan trọng nhất trong lĩnh vực điện học, đóng vai trò then chốt trong mọi mạch điện và hệ thống sử dụng năng lượng điện. Việc hiểu rõ hiệu điện thế là gì không chỉ giúp bạn nắm vững kiến thức vật lý mà còn rất cần thiết trong đời sống hàng ngày và các ngành kỹ thuật liên quan. Hãy cùng Edupace tìm hiểu sâu hơn về khái niệm này.

Khái niệm hiệu điện thế trong vật lý

Trong vật lý, hiệu điện thế, còn gọi là điện áp (ký hiệu là U hoặc ΔU), được định nghĩa là sự chênh lệch thế năng điện giữa hai điểm trong một điện trường. Nói cách khác, nó đo lường “áp lực” hoặc “lực đẩy” thúc đẩy các điện tích di chuyển qua một dây dẫn hoặc linh kiện. Hiệu điện thế là yếu tố tạo ra dòng điện; nếu không có sự chênh lệch điện thế giữa hai điểm, điện tích sẽ không thể di chuyển một cách liên tục để tạo thành dòng điện.

Khái niệm này thể hiện công của lực điện khi di chuyển một đơn vị điện tích từ điểm này đến điểm khác. Khi một nguồn điện như pin hoặc máy phát tạo ra hiệu điện thế, nó duy trì sự chênh lệch điện thế giữa hai cực của nó, sẵn sàng cung cấp năng lượng cho các điện tích khi có mạch dẫn được kết nối.

Sự chênh lệch điện thế giữa hai điểm trong mạch điện

Hiệu điện thế có thể được tạo ra bởi nhiều nguồn khác nhau. Phổ biến nhất là từ các nguồn điện như pin (chuyển hóa năng lượng hóa học thành điện năng) hay máy phát điện (chuyển hóa năng lượng cơ học thành điện năng). Ngoài ra, nó cũng có thể xuất hiện do sự tích tụ điện tích gây ra bởi ma sát hoặc các hiện tượng tĩnh điện khác.

Đơn vị đo lường và ký hiệu của hiệu điện thế

Đơn vị đo lường chính thức của hiệu điện thế trong Hệ đo lường quốc tế (SI) là Vôn, ký hiệu là V. Đơn vị này được đặt theo tên nhà vật lý người Ý Alessandro Volta, người đã phát minh ra pin điện hóa. Một vôn được định nghĩa là sự chênh lệch điện thế giữa hai điểm của một dây dẫn mang dòng điện một ampe, tiêu tán công suất một watt.

<>Xem Thêm Bài Viết:<>

• Xem Chi Tiết Lịch Ngày 29 Tháng 9 Năm 1997
• Mơ Thấy Bán Hàng Ăn Đánh Con Gì? Giải Mã Điềm Báo Tài Lộc
• 9 Trung Tâm Tiếng Anh Tại Thanh Hoá Uy Tín Nhất
• Lời rào đón (Hedges) trong tiếng Anh: Khái niệm và ứng dụng hiệu quả
• Hướng Dẫn Phân Biệt Beside Và Besides Chuẩn Xác

Đối với các giá trị hiệu điện thế nhỏ, người ta thường sử dụng đơn vị milivôn (mV), trong đó 1 mV = 0,001 V. Ngược lại, đối với các giá trị hiệu điện thế lớn, đặc biệt trong truyền tải điện năng, các đơn vị như kilôvôn (kV) hay thậm chí megavôn (MV) được sử dụng. 1 kV = 1000 V. Ví dụ, hiệu điện thế sinh hoạt trong gia đình ở Việt Nam thường là 220 V, trong khi đường dây truyền tải điện cao thế có thể lên tới hàng trăm kV.

Ký hiệu phổ biến dùng để biểu thị hiệu điện thế là U. Đôi khi, người ta cũng sử dụng ký hiệu ΔU để nhấn mạnh đây là sự chênh lệch điện thế giữa hai điểm (ví dụ, giữa điểm A và điểm B, ký hiệu là UAB hoặc VA – VB). Trong các sơ đồ mạch điện, hiệu điện thế thường được biểu diễn bằng các mũi tên chỉ hướng từ điểm có điện thế cao hơn đến điểm có điện thế thấp hơn.

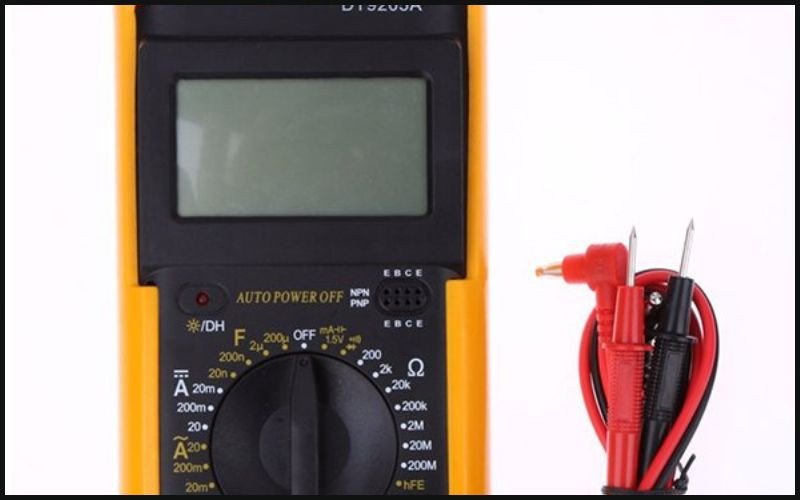

Đơn vị Vôn dùng để đo hiệu điện thế

Việc nắm vững đơn vị và ký hiệu là cực kỳ quan trọng để có thể đọc hiểu các thông số kỹ thuật của thiết bị điện và tính toán trong các bài toán liên quan đến mạch điện.

Dụng cụ phổ biến để đo hiệu điện thế

Để xác định giá trị cụ thể của hiệu điện thế giữa hai điểm, chúng ta cần sử dụng các dụng cụ đo chuyên dụng. Có nhiều loại thiết bị có khả năng đo điện áp, từ đơn giản đến phức tạp, phù hợp với các mục đích sử dụng khác nhau. Dưới đây là ba loại dụng cụ đo hiệu điện thế phổ biến nhất:

Đồng hồ vạn năng – Thiết bị đa năng

Đồng hồ vạn năng (Multimeter) là một thiết bị đo lường đa chức năng, có khả năng đo nhiều thông số điện khác nhau như hiệu điện thế (Vôn), cường độ dòng điện (Ampe), điện trở (Ohm), và đôi khi cả tần số, kiểm tra diode, kiểm tra thông mạch. Chức năng đo hiệu điện thế là một trong những tính năng cốt lõi của đồng hồ vạn năng.

Đồng hồ vạn năng hiện đại chủ yếu là loại kỹ thuật số (Digital Multimeter – DMM), hiển thị kết quả đo bằng số trên màn hình LCD, cho độ chính xác cao và dễ đọc. Ngoài ra còn có loại đồng hồ vạn năng kim (Analog Multimeter) sử dụng kim chỉ trên mặt số. Thiết bị này là công cụ không thể thiếu đối với thợ điện, kỹ sư điện tử, hay cả những người làm việc nhà cần kiểm tra các thiết bị điện.

Đồng hồ vạn năng kỹ thuật số đo hiệu điện thế

Khi sử dụng đồng hồ vạn năng để đo hiệu điện thế, người dùng cần chọn đúng thang đo điện áp (ACV cho điện áp xoay chiều, DCV cho điện áp một chiều) và kết nối hai đầu đo của đồng hồ song song với hai điểm cần đo trong mạch.

Ampe kìm – Giải pháp đo linh hoạt

Mặc dù tên gọi là “Ampe kìm”, thiết bị này ngày càng được tích hợp thêm nhiều chức năng đo lường khác, trong đó có khả năng đo hiệu điện thế. Ưu điểm nổi bật của ampe kìm là khả năng đo cường độ dòng điện mà không cần phải ngắt mạch, nhờ vào bộ phận kìm kẹp quanh dây dẫn.

Tuy nhiên, để đo hiệu điện thế bằng ampe kìm, người dùng vẫn cần sử dụng hai que đo như đồng hồ vạn năng thông thường và kết nối chúng song song với điểm cần đo điện áp. Ampe kìm thường được sử dụng bởi các thợ điện chuyên nghiệp, đặc biệt trong môi trường công nghiệp hoặc khi làm việc với dòng điện và điện áp lớn.

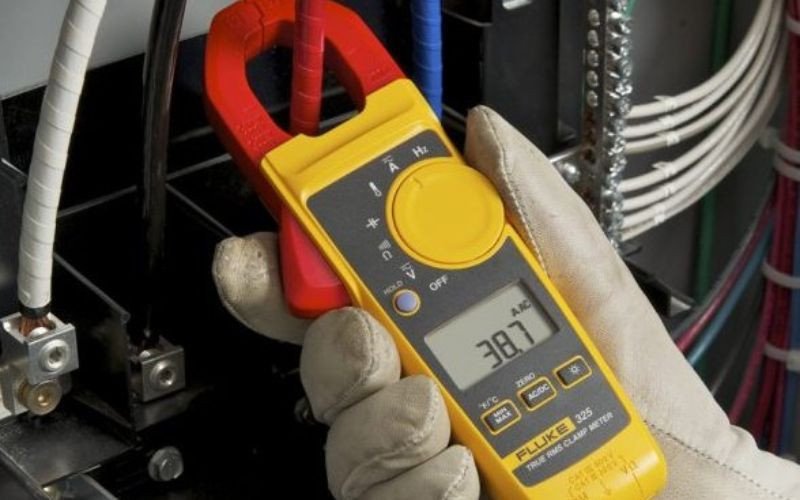

Ampe kìm hiển thị số đo các thông số điện

Cũng giống như đồng hồ vạn năng, ampe kìm hiện đại chủ yếu là loại kỹ thuật số, cung cấp kết quả đo nhanh chóng và chính xác trên màn hình điện tử.

Vôn kế – Dụng cụ chuyên dụng

Vôn kế (Voltmeter) là thiết bị được thiết kế chuyên biệt để đo hiệu điện thế. Đây là dụng cụ phổ biến trong các phòng thí nghiệm vật lý và các ứng dụng đơn giản chỉ yêu cầu đo điện áp. Vôn kế có thể là loại kim hoặc loại hiển thị số.

Mỗi vôn kế thường có một giới hạn đo tối đa nhất định và độ chia nhỏ nhất trên mặt số (hoặc màn hình) giúp người đọc xác định giá trị đo. Đơn vị đo của vôn kế thường được ghi rõ trên mặt thiết bị (ví dụ: V, mV, kV).

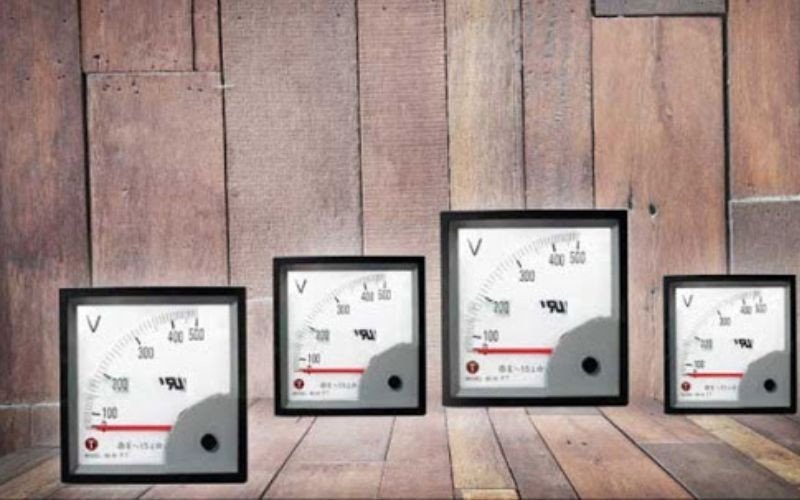

Vôn kế chuyên dụng để đo hiệu điện thế

Nguyên tắc sử dụng vôn kế để đo hiệu điện thế cũng tương tự như đồng hồ vạn năng: vôn kế phải được mắc song song với đoạn mạch hoặc nguồn điện cần đo. Để đo hiệu điện thế giữa hai điểm A và B, cực dương (+) của vôn kế phải nối với điểm A và cực âm (-) nối với điểm B (nếu A có điện thế cao hơn B).

Phân biệt hiệu điện thế và cường độ dòng điện

Hiệu điện thế (U) và cường độ dòng điện (I) là hai đại lượng đặc trưng cho dòng điện, nhưng chúng mô tả hai khía cạnh khác nhau. Hiệu điện thế có thể hình dung như “áp lực” hoặc “động lực” đẩy các điện tích di chuyển, trong khi cường độ dòng điện mô tả “lượng” điện tích di chuyển qua một tiết diện dây dẫn trong một đơn vị thời gian.

Về mục đích xác định, hiệu điện thế được sử dụng để đo lường sự chênh lệch mức năng lượng tiềm năng điện giữa hai điểm bất kỳ trong một mạch hoặc điện trường. Nó tồn tại ngay cả khi không có dòng điện chạy qua (ví dụ: hai cực của pin chưa nối mạch). Đơn vị đo của hiệu điện thế là Vôn (V) và ký hiệu là U.

Ngược lại, cường độ dòng điện được sử dụng để đo tốc độ di chuyển của các hạt mang điện (thường là electron) qua một điểm cụ thể trong mạch. Cường độ dòng điện chỉ xuất hiện khi có sự di chuyển của điện tích, tức là khi có dòng điện thực sự chạy. Đơn vị đo của cường độ dòng điện là Ampe (A) và ký hiệu là I.

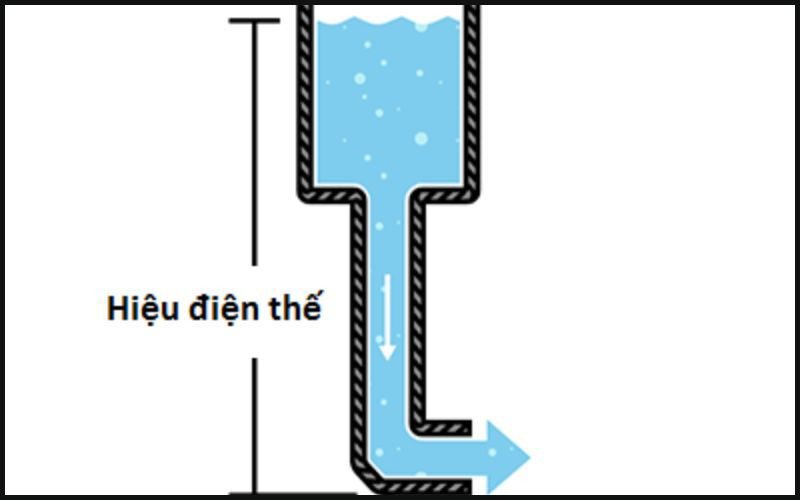

Hiệu điện thế tạo ra dòng chảy điện tích

Về mối quan hệ, hiệu điện thế chính là nguyên nhân gây ra cường độ dòng điện. Có hiệu điện thế giữa hai đầu vật dẫn thì mới có dòng điện chạy qua vật dẫn đó (trừ trường hợp vật dẫn là chất cách điện lý tưởng). Tuy nhiên, có hiệu điện thế không nhất thiết phải có dòng điện (ví dụ: mạch hở). Ngược lại, không thể có dòng điện chạy liên tục trong mạch kín mà không có nguồn tạo ra hiệu điện thế.

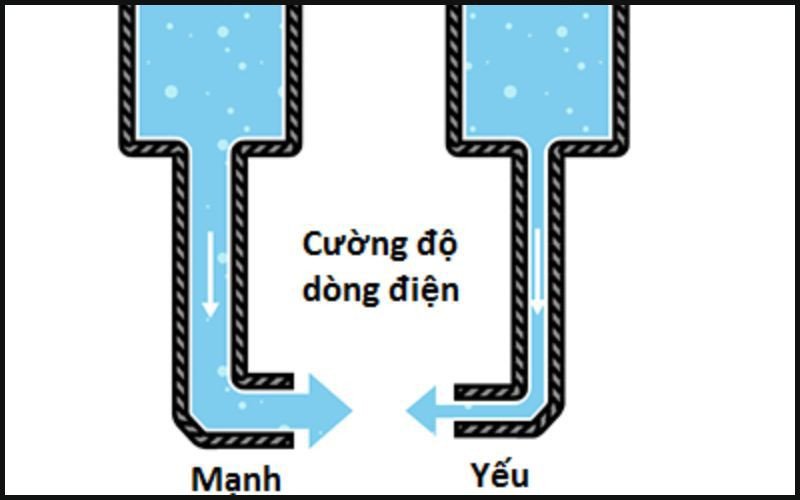

Cường độ dòng điện là tốc độ di chuyển điện tích

Mối liên hệ định lượng giữa hiệu điện thế, cường độ dòng điện và điện trở (R) của vật dẫn được mô tả bởi Định luật Ohm: U = I * R. Điều này cho thấy, với một điện trở nhất định, cường độ dòng điện tỉ lệ thuận với hiệu điện thế đặt vào hai đầu vật dẫn đó.

Mối liên hệ giữa hiệu điện thế và cường độ dòng điện

Mối quan hệ giữa hiệu điện thế và cường độ dòng điện là một trong những nguyên lý cơ bản nhất trong điện học, được mô tả chủ yếu bởi Định luật Ohm. Định luật này phát biểu rằng cường độ dòng điện (I) chạy qua một dây dẫn kim loại (hoặc vật dẫn thuần trở) tỉ lệ thuận với hiệu điện thế (U) đặt vào hai đầu dây dẫn và tỉ lệ nghịch với điện trở (R) của dây dẫn đó. Công thức biểu diễn là *U = I R**.

Trong công thức này, U là hiệu điện thế đo bằng Vôn (V), I là cường độ dòng điện đo bằng Ampe (A), và R là điện trở của vật dẫn đo bằng Ohm (Ω). Công thức có thể được biến đổi thành I = U / R hoặc R = U / I.

Mối liên hệ này cho thấy hiệu điện thế đóng vai trò như “nguyên nhân” thúc đẩy “kết quả” là cường độ dòng điện. Nếu tăng hiệu điện thế đặt vào hai đầu một điện trở cố định, cường độ dòng điện chạy qua điện trở đó cũng sẽ tăng tương ứng. Ngược lại, nếu giảm hiệu điện thế, dòng điện cũng giảm theo. Điện trở R thể hiện mức độ cản trở dòng điện của vật dẫn; vật dẫn có điện trở càng lớn thì dưới cùng một hiệu điện thế, dòng điện chạy qua nó càng nhỏ.

Mối liên hệ này là nền tảng cho việc thiết kế và phân tích hầu hết các mạch điện. Việc điều chỉnh hiệu điện thế từ nguồn cung cấp là một cách phổ biến để kiểm soát cường độ dòng điện và công suất tiêu thụ trong các thiết bị điện.

Vai trò và ứng dụng của hiệu điện thế trong đời sống

Hiệu điện thế đóng vai trò cực kỳ quan trọng trong mọi hoạt động sử dụng điện năng của con người. Nó là nguồn “năng lượng tiềm năng” sẵn sàng thực hiện công khi có đường dẫn cho các điện tích di chuyển. Không có hiệu điện thế, dòng điện sẽ không thể xuất hiện và chúng ta không thể sử dụng các thiết bị điện.

Trong đời sống hàng ngày, chúng ta gặp hiệu điện thế ở khắp mọi nơi. Các viên pin dùng trong đồ chơi, điều khiển từ xa có hiệu điện thế thường là 1.5 V hoặc 9 V. Ắc quy xe máy hoặc ô tô có hiệu điện thế 12 V hoặc 24 V. Nguồn điện sinh hoạt trong nhà chúng ta ở Việt Nam là 220 V (xoay chiều). Các thiết bị điện gia dụng như bóng đèn, tivi, tủ lạnh… đều được thiết kế để hoạt động ở một hiệu điện thế nhất định.

Trong công nghiệp và truyền tải điện, hiệu điện thế còn quan trọng hơn. Điện năng được truyền tải đi xa qua các đường dây cao thế với hiệu điện thế lên tới hàng trăm nghìn vôn (kV). Việc tăng hiệu điện thế khi truyền tải giúp giảm tổn hao năng lượng trên đường dây, sau đó hiệu điện thế sẽ được hạ xuống thông qua các trạm biến áp để phù hợp với mục đích sử dụng ở các khu dân cư hoặc nhà máy.

Các ứng dụng khác của hiệu điện thế bao gồm:

• Hệ thống điện tử: Các linh kiện điện tử như transistor, IC hoạt động dựa trên việc điều khiển hiệu điện thế tại các chân của chúng.
• Y tế: Máy đo điện tim (ECG), máy đo điện não (EEG) hoạt động dựa trên việc ghi lại các tín hiệu hiệu điện thế sinh học rất nhỏ do cơ thể tạo ra.
• Khoa học và nghiên cứu: Hiệu điện thế được sử dụng trong nhiều thí nghiệm vật lý, hóa học, và kỹ thuật để phân tích vật liệu, tạo ra các trường điện từ, hoặc cung cấp năng lượng cho các thiết bị thí nghiệm.

Như vậy, việc hiểu và kiểm soát hiệu điện thế là nền tảng cho sự phát triển của công nghệ điện và điện tử, mang lại những tiện ích to lớn cho cuộc sống hiện đại.

Các bài tập về hiệu điện thế có lời giải

Để củng cố kiến thức về hiệu điện thế, hãy cùng làm một vài bài tập vận dụng.

Bài tập 1: Trên mỗi nguồn điện có ghi giá trị hiệu điện thế giữa hai cực của nó khi chưa mắc vào mạch. Hãy ghi các giá trị này cho các nguồn điện thông dụng:
Pin tròn: Giá trị hiệu điện thế thường là 1,5 V.
Ắc quy xe máy: Giá trị hiệu điện thế thường là 12 V (một số loại cũ có thể là 6 V).
Giữa hai lỗ của ổ lấy điện trong nhà: Giá trị hiệu điện thế ở Việt Nam thường là 220 V (điện xoay chiều).

Bài tập 2: Đổi đơn vị đo cho các giá trị hiệu điện thế sau đây:
a) 2,5 V = … mV
b) 6 kV = … V
c) 110 V = … kV
d) 1200 mV = … V

Hướng dẫn giải Bài tập 2:
Áp dụng các quy đổi đơn vị: 1 V = 1000 mV; 1 kV = 1000 V.
a) 2,5 V = 2,5 1000 mV = 2500 mV.
b) 6 kV = 6 1000 V = 6000 V.
c) 110 V = 110 / 1000 kV = 0,11 kV.
d) 1200 mV = 1200 / 1000 V = 1,2 V.

Bài tập 3: Quan sát mặt số của một dụng cụ đo điện được vẽ trên hình dưới đây và cho biết:
a) Dụng cụ này có tên gọi là gì? Kí hiệu nào trên dụng cụ cho biết điều đó?
b) Giới hạn đo và độ chia nhỏ nhất của dụng cụ.
c) Kim của dụng cụ ở vị trí (1) chỉ giá trị bao nhiêu?
d) Kim của dụng cụ ở vị trí (2) chỉ giá trị bao nhiêu?

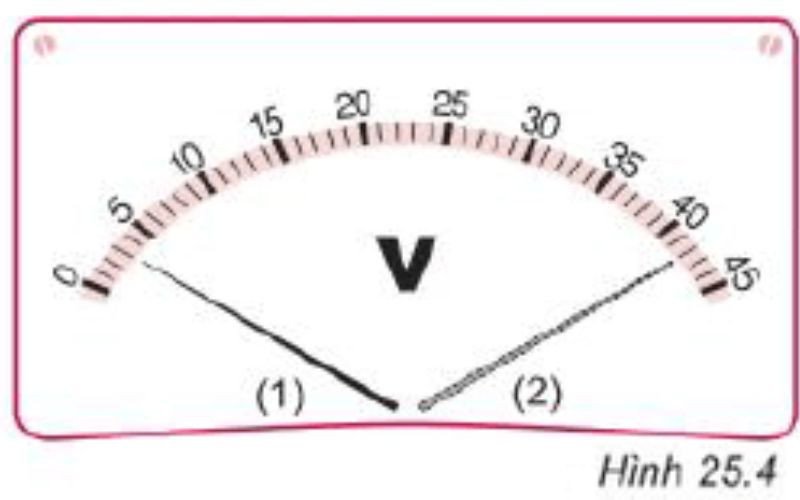

Mặt đồng hồ vôn kế

Hướng dẫn giải Bài tập 3:
a) Dụng cụ này có ký hiệu chữ V lớn trên mặt số, cho biết đây là vôn kế, dùng để đo hiệu điện thế.
b) Giới hạn đo (GHĐ) là giá trị lớn nhất trên thang đo, ở đây là 45 V. Độ chia nhỏ nhất (ĐCNN) là giá trị ứng với khoảng cách giữa hai vạch chia nhỏ nhất. Trên thang đo từ 0 đến 5, có 5 khoảng lớn, mỗi khoảng lớn có 5 khoảng nhỏ. Như vậy, 5 V chia thành 25 khoảng nhỏ. ĐCNN = 5 V / 25 = 0,2 V. (Lưu ý: Dựa trên hình ảnh thực tế, các vạch từ 0-5 có 5 vạch chính (0, 1, 2, 3, 4, 5), mỗi vạch chính lại chia thành 5 khoảng nhỏ, vậy là có 25 khoảng nhỏ trong 5V. Vậy ĐCNN là 5V / 25 = 0.2V. Tuy nhiên, nếu nhìn kỹ hình ảnh, từ 0 đến 5 có 5 vạch chia lớn cách nhau 1V, và giữa mỗi vạch lớn lại có 5 vạch chia nhỏ, vậy có 4 khoảng nhỏ trong mỗi khoảng 1V. Vậy 1V chia thành 5 khoảng nhỏ, ĐCNN = 1V / 5 = 0.2V. Kết quả 0.2V là chính xác). Bài giải gốc ghi 1V là sai. Ta sẽ giữ 0.2V.
c) Kim ở vị trí (1) nằm ở vạch thứ 3 sau số 0. Mỗi vạch cách nhau 0.2 V. Vậy giá trị là 3 * 0.2 V = 0.6 V. (Bài giải gốc ghi 3V là sai). Ta sẽ sửa lại.
d) Kim ở vị trí (2) nằm ở vạch trước số 45 một vạch. Giá trị là 45 V – 0.2 V = 44.8 V. (Bài giải gốc ghi 42V là sai, có thể nhìn nhầm vạch). Ta sẽ sửa lại.

Bài tập 4: Trong trường hợp nào dưới đây có một hiệu điện thế khác 0?
A. Giữa hai cực Bắc, Nam của một thanh nam châm
B. Giữa hai đầu một cuộn dây dẫn để riêng trên bàn.
C. Giữa hai cực của một pin còn mới
D. Giữa hai đầu bóng đèn pin khi chưa mắc vào mạch

Hướng dẫn giải Bài tập 4:
Đáp án đúng là C. Thanh nam châm tạo ra từ trường, không phải điện trường tĩnh gây ra hiệu điện thế. Cuộn dây dẫn để riêng và bóng đèn chưa mắc vào mạch đều không có nguồn điện kết nối, do đó hiệu điện thế giữa hai đầu chúng bằng 0. Chỉ có pin còn mới là nguồn điện, luôn duy trì sự chênh lệch điện thế (hiệu điện thế) giữa hai cực của nó ngay cả khi chưa mắc vào mạch ngoài.

Bài tập 5: Trên vỏ của một ắc quy có ghi 12 V. Số vôn này có ý nghĩa gì nếu ắc quy còn mới?

Hướng dẫn giải Bài tập 5:
Số 12 V ghi trên vỏ ắc quy cho biết giá trị hiệu điện thế định mức giữa hai cực của ắc quy khi ắc quy còn mới và chưa được mắc vào mạch ngoài. Đây là giá trị điện áp mà ắc quy có khả năng cung cấp để đẩy các điện tích di chuyển khi có tải (thiết bị tiêu thụ điện) được kết nối đúng cách.

FAQ về Hiệu điện thế

• “Điện áp” và “Hiệu điện thế” có phải là cùng một khái niệm không?
  Vâng, “điện áp” là từ đồng nghĩa phổ biến của hiệu điện thế. Cả hai thuật ngữ đều chỉ sự chênh lệch thế năng điện giữa hai điểm và được đo bằng đơn vị Vôn.

• Hiệu điện thế một chiều (DC) khác hiệu điện thế xoay chiều (AC) như thế nào?
  Hiệu điện thế một chiều (DC) có chiều và giá trị không đổi theo thời gian (hoặc thay đổi rất ít), ví dụ như từ pin hoặc ắc quy. Hiệu điện thế xoay chiều (AC) có chiều và giá trị biến đổi tuần hoàn theo thời gian, thường là hình sin, và được sử dụng phổ biến trong mạng lưới điện gia đình và công nghiệp.

• Hiệu điện thế bao nhiêu Vôn là nguy hiểm?
  Mức độ nguy hiểm của hiệu điện thế phụ thuộc vào nhiều yếu tố, bao gồm giá trị Vôn, loại dòng điện (một chiều hay xoay chiều), thời gian tiếp xúc và tình trạng cơ thể người. Tuy nhiên, người ta thường coi hiệu điện thế trên 40 V một chiều hoặc 25 V xoay chiều là có khả năng gây nguy hiểm chết người nếu tiếp xúc trực tiếp. Mức an toàn tuyệt đối là không tiếp xúc với bất kỳ nguồn điện nào khi không có kiến thức và trang bị bảo hộ phù hợp.

Hy vọng những kiến thức trên từ Edupace đã giúp bạn hiểu rõ hơn về hiệu điện thế – một đại lượng cơ bản nhưng vô cùng quan trọng trong thế giới điện.
