Sơ đồ khối là gì? Đây là câu hỏi được nhiều người quan tâm khi bắt gặp các bản vẽ biểu diễn hệ thống hay quy trình. Về bản chất, sơ đồ khối là một công cụ hình ảnh mạnh mẽ giúp chúng ta hình dung và phân tích cấu trúc, chức năng hoặc luồng hoạt động của một hệ thống bất kỳ.
Sơ đồ khối là gì? Khái niệm cơ bản
Hiểu một cách đơn giản, sơ đồ khối (block diagram) là một loại biểu đồ sử dụng các hình khối hình học để đại diện cho các thành phần hoặc bộ phận chính của một hệ thống. Các hình khối này sau đó được kết nối với nhau bằng các đường hoặc mũi tên để thể hiện mối quan hệ, luồng dữ liệu hoặc tín hiệu giữa chúng. Thay vì đi sâu vào chi tiết kỹ thuật phức tạp, sơ đồ khối mang lại cái nhìn tổng quan, tập trung vào chức năng và sự tương tác giữa các khối chính. Đây là công cụ được sử dụng rộng rãi trong nhiều lĩnh vực khoa học kỹ thuật và kinh doanh để mô tả các mô hình từ đơn giản đến phức tạp.
Mục đích sử dụng sơ đồ khối
Mục đích chính của việc sử dụng sơ đồ khối là đơn giản hóa việc biểu diễn các hệ thống phức tạp, giúp người xem dễ dàng nắm bắt cấu trúc và quy trình hoạt động tổng thể. Bằng cách trực quan hóa, sơ đồ khối cho phép chúng ta nhanh chóng xác định các thành phần cốt lõi, hiểu được mối liên hệ đầu vào và đầu ra của từng khối, cũng như luồng thông tin hoặc năng lượng chảy qua hệ thống. Điều này đặc biệt hữu ích trong giai đoạn thiết kế, phân tích hoặc giải thích một hệ thống cho nhiều đối tượng khác nhau, bao gồm cả những người không phải là chuyên gia trong lĩnh vực đó. Nó tạo ra một ngôn ngữ chung để mô tả cấu trúc và chức năng, thúc đẩy sự hiểu biết và giao tiếp hiệu quả.
Sơ đồ khối biểu diễn hệ thống
Các ký hiệu thông dụng trong sơ đồ khối
Trong sơ đồ khối, các ký hiệu hình học đóng vai trò quan trọng trong việc đại diện cho các loại thành phần hoặc chức năng khác nhau. Mặc dù không có bộ ký hiệu chuẩn quốc tế duy nhất cho mọi loại sơ đồ khối (khác với lưu đồ – flowchart có các ký hiệu chuẩn IEEE/ANSI), một số hình khối thường được sử dụng phổ biến. Hình chữ nhật thường đại diện cho một khối chức năng hoặc một thành phần chính trong hệ thống. Hình tròn hoặc oval có thể được dùng để chỉ điểm bắt đầu hoặc kết thúc của một quy trình. Các hình thoi đôi khi được sử dụng để biểu thị điểm quyết định, mặc dù điều này phổ biến hơn trong lưu đồ. Các đường thẳng hoặc mũi tên là không thể thiếu, chúng nối các khối lại với nhau và chỉ ra hướng đi của luồng dữ liệu, tín hiệu, năng lượng hoặc quy trình. Việc hiểu các ký hiệu này là nền tảng để đọc và vẽ sơ đồ khối chính xác.

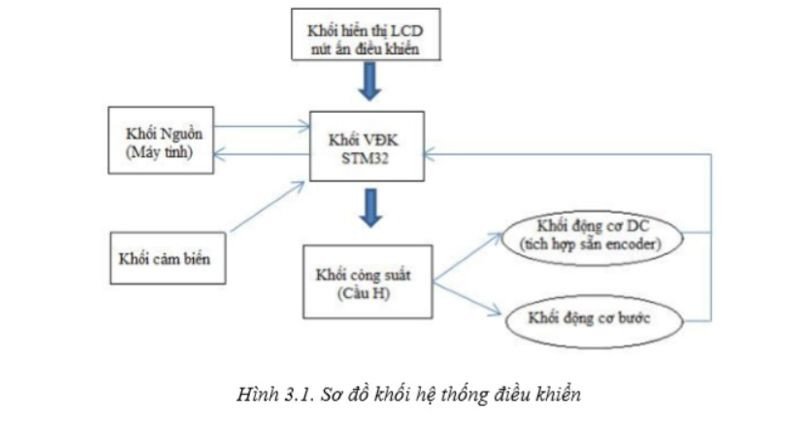

Hình ảnh sơ đồ khối cho thấy mục đích phân tích quy trình
- Trạng Từ Ngắn: Khám Phá Định Nghĩa và Cách Dùng Chuẩn Xác
- Nằm mơ thấy đánh nhau là số mấy? Giải mã chi tiết con số may mắn
- Bố mẹ cho tiền mua đồ dùng học tập: Dạy con chi tiêu thông minh từ nhỏ
- Phương Pháp Học Tập Feynman Ebook: Bí Quyết Hiểu Sâu Kiến Thức
- Tấm Gương Vượt Khó Trong Học Tập: Nghị Lực Bất Diệt
Các quy tắc cơ bản khi vẽ sơ đồ khối
Để vẽ sơ đồ khối rõ ràng và dễ hiểu, cần tuân thủ một số quy tắc cơ bản. Đầu tiên, hãy xác định phạm vi và ranh giới của hệ thống hoặc quy trình cần biểu diễn. Tiếp theo, chia hệ thống thành các thành phần hoặc khối chức năng chính. Mỗi khối nên đại diện cho một đơn vị hoạt động cụ thể và có thể được mô tả bằng một tên ngắn gọn, rõ ràng. Sử dụng các hình khối nhất quán để biểu thị các loại thành phần tương tự nếu có. Nối các khối bằng đường hoặc mũi tên để chỉ rõ mối quan hệ hoặc hướng của luồng. Theo nguyên tắc chung, luồng nên di chuyển từ trái sang phải hoặc từ trên xuống dưới để tạo sự dễ đọc. Tránh các đường nối chồng chéo phức tạp nếu có thể. Sự gọn gàng và đơn giản là chìa khóa để tạo ra một sơ đồ khối hiệu quả.

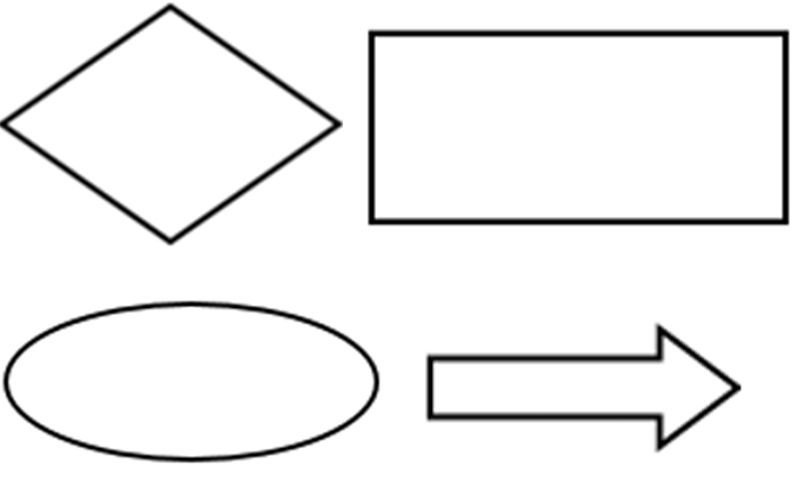

Các ký hiệu và quy tắc vẽ sơ đồ khối
Hướng dẫn từng bước vẽ sơ đồ khối
Quá trình vẽ sơ đồ khối thường bắt đầu bằng việc phân tích kỹ lưỡng hệ thống hoặc quy trình mà bạn muốn biểu diễn. Hãy xác định tất cả các thành phần chính và cách chúng tương tác với nhau. Bước tiếp theo là phác thảo các hình khối đại diện cho từng thành phần đã xác định. Đặt tên hoặc mô tả chức năng ngắn gọn cho mỗi khối để dễ nhận biết. Sau đó, sử dụng các đường nối và mũi tên để thể hiện mối quan hệ, luồng dữ liệu hoặc tín hiệu giữa các khối. Hãy đảm bảo rằng hướng của luồng được thể hiện rõ ràng. Sau khi hoàn thành bản nháp, hãy xem xét lại toàn bộ sơ đồ để kiểm tra tính chính xác, logic và sự rõ ràng. Điều chỉnh lại vị trí các khối, đường nối và mô tả nếu cần thiết để đảm bảo sơ đồ truyền tải đúng thông tin và dễ hiểu nhất.
Lợi ích khi sử dụng sơ đồ khối
Sử dụng sơ đồ khối mang lại nhiều lợi ích thiết thực trong cả học tập và công việc. Nó cung cấp một cách trực quan hóa hiệu quả các cấu trúc và quy trình phức tạp, giúp người dùng dễ dàng nắm bắt bức tranh toàn cảnh mà không bị sa lầy vào các chi tiết nhỏ. Nhờ đó, việc phân tích, thiết kế, và khắc phục sự cố hệ thống trở nên nhanh chóng và hiệu quả hơn. Sơ đồ khối cũng là một công cụ giao tiếp tuyệt vời, cho phép các thành viên trong nhóm hoặc các bên liên quan từ các bộ phận khác nhau có thể hiểu và thảo luận về một hệ thống chung một cách dễ dàng. Ngoài ra, việc vẽ sơ đồ khối còn giúp người thực hiện sắp xếp suy nghĩ và lập kế hoạch một cách logic, từ đó nâng cao hiệu quả làm việc tổng thể. Nó thực sự là một biểu đồ đa năng.

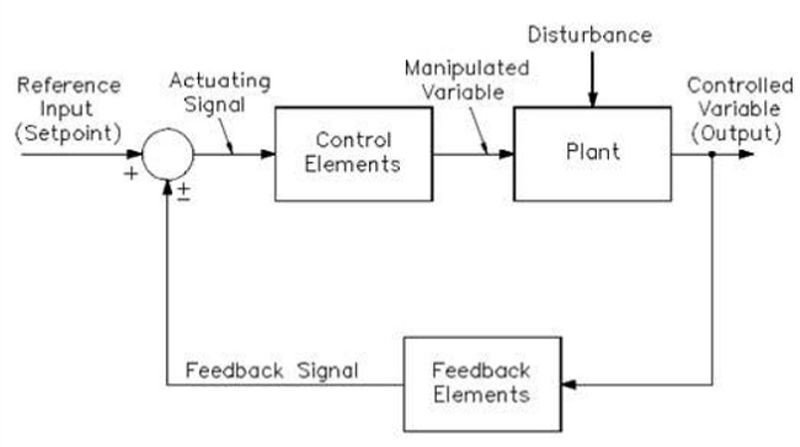

Sơ đồ khối ứng dụng trong kỹ thuật
Ứng dụng thực tế của sơ đồ khối trong đời sống
Sơ đồ khối được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau của đời sống và kỹ thuật. Trong ngành công nghệ thông tin, nó thường được dùng để mô tả cấu trúc phần cứng của máy tính, kiến trúc hệ thống mạng hoặc luồng xử lý dữ liệu trong phần mềm. Các kỹ sư điện tử sử dụng sơ đồ khối để biểu diễn các mạch điện tử, hệ thống điều khiển hoặc quy trình xử lý tín hiệu. Trong sản xuất và kinh doanh, sơ đồ khối giúp mô tả các quy trình làm việc, chuỗi cung ứng hoặc cấu trúc tổ chức. Ngay cả trong giáo dục, nó cũng là công cụ hiệu quả để giải thích các khái niệm phức tạp. Sự linh hoạt và khả năng biểu diễn tổng quan khiến sơ đồ khối trở thành một công cụ không thể thiếu trong nhiều ngành nghề.

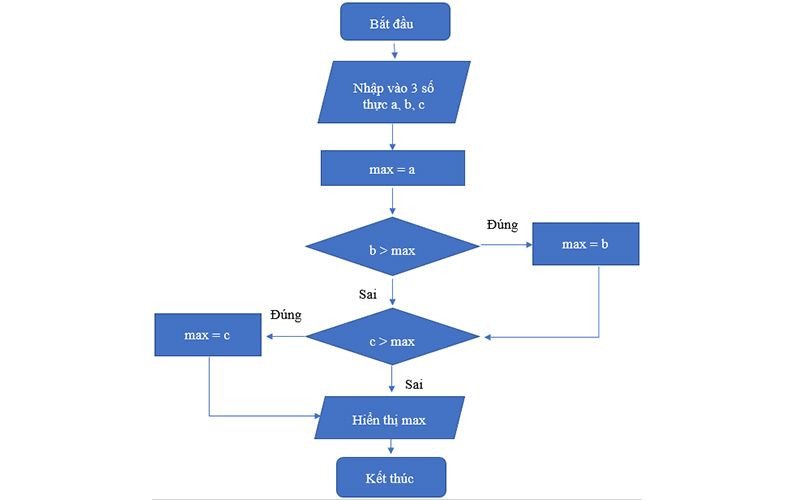

Mẫu sơ đồ khối trong lĩnh vực tin học
Một số ví dụ minh họa về sơ đồ khối
Để giúp bạn hình dung rõ hơn về sơ đồ khối, dưới đây là một vài ví dụ minh họa từ các lĩnh vực khác nhau. Một ví dụ điển hình là sơ đồ khối của một máy tính đơn giản, trong đó các khối có thể bao gồm Bộ xử lý trung tâm (CPU), Bộ nhớ (Memory), Thiết bị nhập (Input Devices) và Thiết bị xuất (Output Devices), nối với nhau bằng các đường biểu thị luồng dữ liệu và điều khiển. Trong kỹ thuật điện, bạn có thể thấy sơ đồ khối mô tả một hệ thống âm thanh với các khối như Nguồn phát (Source), Bộ khuếch đại (Amplifier), và Loa (Speaker). Các sơ đồ này giúp dễ dàng theo dõi đường đi của tín hiệu.

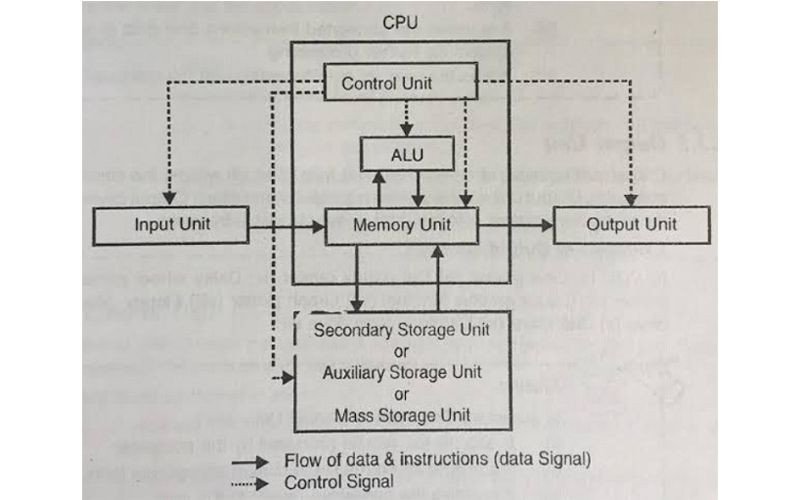

Mẫu sơ đồ khối cho thiết kế phần mềm
Các ví dụ khác có thể bao gồm sơ đồ khối của một quy trình sản xuất, từ khâu nguyên liệu đầu vào đến sản phẩm hoàn chỉnh, hoặc sơ đồ khối của một hệ thống điều khiển trong ô tô, minh họa cách các cảm biến, bộ xử lý và cơ cấu chấp hành tương tác. Những biểu đồ này dù đơn giản hay phức tạp đều thể hiện cùng một nguyên tắc: sử dụng các khối để đại diện cho các thành phần và đường nối để chỉ ra mối liên hệ hoặc luồng, mang lại cái nhìn tổng quan về hệ thống.

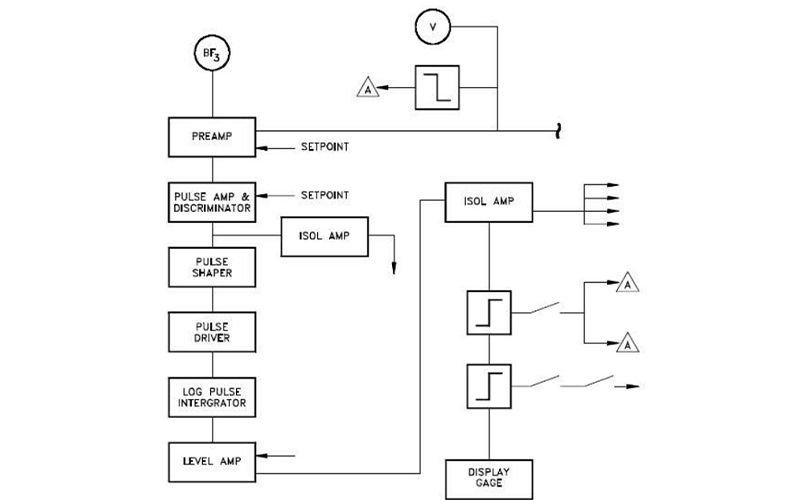

Mẫu sơ đồ khối cho kỹ thuật điện
Sơ đồ khối là gì và cách chúng được sử dụng là kiến thức nền tảng hữu ích trong nhiều ngành nghề. Hiểu về sơ đồ khối giúp chúng ta tiếp cận và phân tích các hệ thống phức tạp một cách có cấu trúc hơn. Với Edupace, chúng tôi mong muốn mang đến cho bạn những kiến thức hữu ích và thực tế nhất.
Câu hỏi thường gặp về sơ đồ khối
Sơ đồ khối khác gì với lưu đồ (flowchart)?
Mặc dù cả hai đều sử dụng hình khối và đường nối, sơ đồ khối chủ yếu tập trung vào cấu trúc và các thành phần chính của một hệ thống, thể hiện mối quan hệ giữa chúng. Lưu đồ lại tập trung vào quy trình, các bước thực hiện theo trình tự thời gian, bao gồm các bước xử lý, điểm quyết định và luồng logic.
Có phần mềm nào hỗ trợ vẽ sơ đồ khối không?
Có rất nhiều công cụ và phần mềm hỗ trợ vẽ sơ đồ khối hiệu quả. Các lựa chọn phổ biến bao gồm Microsoft Visio, Lucidchart, draw.io (Diagrams.net), SmartDraw, và các công cụ tích hợp trong bộ ứng dụng văn phòng như Microsoft Word hoặc PowerPoint.
Sơ đồ khối có phải lúc nào cũng có mũi tên chỉ hướng không?
Đúng vậy, các đường nối trong sơ đồ khối thường có mũi tên để chỉ rõ hướng của luồng (dữ liệu, tín hiệu, năng lượng) giữa các khối. Điều này là cần thiết để người đọc hiểu được quy trình hoặc sự tương tác diễn ra như thế nào trong hệ thống.
Tôi có cần sử dụng các ký hiệu chuẩn khi vẽ sơ đồ khối không?
Đối với sơ đồ khối nói chung, không có bộ ký hiệu chuẩn quốc tế khắt khe như đối với lưu đồ. Tuy nhiên, việc sử dụng các hình dạng phổ biến (như hình chữ nhật cho khối chức năng) và duy trì sự nhất quán trong toàn bộ sơ đồ là rất quan trọng để đảm bảo tính rõ ràng và dễ hiểu cho người xem.
