Trong lĩnh vực kỹ thuật điện, điện tử và nhiều ngành liên quan khác, việc sử dụng các loại sơ đồ là vô cùng quan trọng. Hai loại sơ đồ phổ biến nhất mà người học và người làm kỹ thuật cần nắm vững chính là sơ đồ nguyên lý và sơ đồ lắp đặt. Hiểu rõ bản chất và công dụng của chúng sẽ giúp bạn đọc dễ dàng hơn trong việc thiết kế, lắp đặt, sửa chữa và vận hành hệ thống.
Sơ đồ nguyên lý là gì?
Sơ đồ nguyên lý (hay còn gọi là sơ đồ mạch) là một bản vẽ kỹ thuật thể hiện mối liên hệ chức năng giữa các thành phần trong một hệ thống hoặc mạch điện. Đặc điểm nổi bật của loại sơ đồ này là nó tập trung vào cách thức hoạt động và kết nối logic của các linh kiện, chứ không nhất thiết phản ánh vị trí địa lý hay cách bố trí vật lý của chúng trong thực tế. Mục đích chính của sơ đồ nguyên lý là giúp người xem hiểu được dòng tín hiệu, dòng điện chạy qua mạch như thế nào, các bộ phận tương tác với nhau ra sao để hệ thống hoạt động theo một nguyên tắc nhất định.

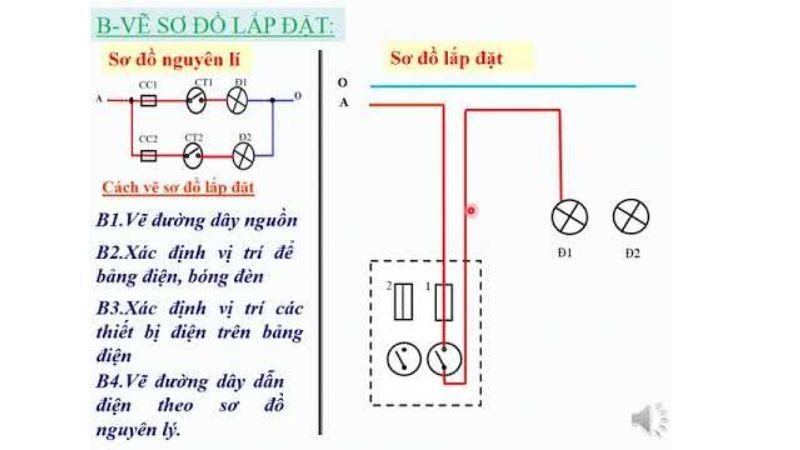

Minh họa sơ đồ nguyên lý mạch điện cơ bản
Các ký hiệu tiêu chuẩn được sử dụng để biểu diễn các linh kiện như điện trở, tụ điện, cuộn cảm, transistor, nguồn điện, công tắc, v.v. Các đường thẳng thể hiện dây dẫn hoặc đường kết nối. Mặc dù không thể hiện kích thước hay hình dạng thực tế, sơ đồ nguyên lý cung cấp cái nhìn tổng quan nhưng sâu sắc về cấu trúc điện hoặc logic của hệ thống, là cơ sở để phân tích, tính toán và gỡ rối khi gặp sự cố.
Sơ đồ lắp đặt là gì và mục đích sử dụng?
Trong khi sơ đồ nguyên lý giải thích cách một hệ thống hoạt động về mặt chức năng, thì sơ đồ lắp đặt lại tập trung vào khía cạnh vật lý. Sơ đồ lắp đặt (hay sơ đồ đấu dây) là bản vẽ kỹ thuật chỉ ra vị trí chính xác của các thiết bị, linh kiện, đường dây và cách chúng được kết nối với nhau trong không gian thực tế. Nó thể hiện bố cục vật lý, định tuyến dây dẫn, vị trí các điểm nối, terminal và các chi tiết cần thiết khác cho việc lắp đặt.

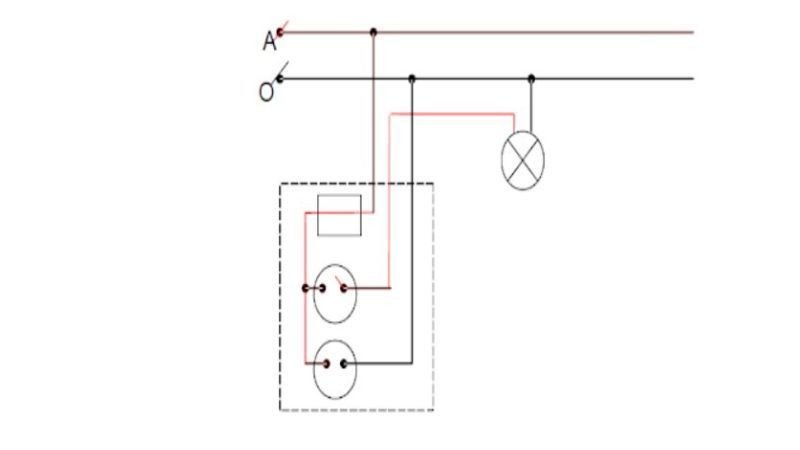

Ví dụ về sơ đồ lắp đặt hệ thống điện gia đình
- Nằm Mơ Thấy Người Khác Hôn Môi Mình: Giải Mã Ý Nghĩa Sâu Sắc
- Các điều kiện trở thành sĩ quan sau nghĩa vụ quân sự: Chi tiết
- Nằm Mơ Thấy Con Mình Chết Có Sao Không? Giải Mã Điềm Báo
- Mơ Thấy Người Sống Chết Đánh Con Gì? Điềm Báo, Con Số May Mắn
- Tổng hợp thuật ngữ tài chính tiếng Anh thiết yếu
Sơ đồ lắp đặt rất hữu ích cho những người thực hiện công việc thi công, đấu nối, bảo trì hoặc sửa chữa. Nó giúp xác định lượng vật liệu cần thiết, lên kế hoạch lộ trình đi dây, và tìm kiếm vị trí các bộ phận khi cần kiểm tra hoặc thay thế. Khác với sự trừu tượng của sơ đồ nguyên lý, sơ đồ lắp đặt mang tính thực tế cao, mô phỏng trực quan cách mọi thứ được đặt và kết nối trong không gian làm việc cụ thể.
Phân biệt sơ đồ nguyên lý và sơ đồ lắp đặt
Để hiểu rõ hơn sự khác biệt giữa hai loại sơ đồ này, chúng ta có thể nhìn vào mục đích và thông tin mà chúng cung cấp. Sơ đồ nguyên lý tập trung vào mối quan hệ chức năng và logic của mạch điện hoặc hệ thống. Nó cho biết linh kiện nào được nối với linh kiện nào và theo cách nào về mặt điện hoặc tín hiệu, giúp người đọc hiểu được nguyên lý hoạt động. Chẳng hạn, nó chỉ ra rằng hai bóng đèn mắc nối tiếp với nhau, hoặc một transistor được dùng để khuếch đại tín hiệu từ một cảm biến.
Ngược lại, sơ đồ lắp đặt lại quan tâm đến việc các linh kiện và dây dẫn đó được đặt ở đâu và đi như thế nào trong không gian vật lý. Nó sẽ chỉ rõ vị trí cụ thể của từng bóng đèn trên tường, vị trí của công tắc, cách dây điện được luồn qua ống dẫn và nối vào terminal nào trên thiết bị. Sơ đồ lắp đặt không giải thích nguyên tắc hoạt động sâu sắc, mà cung cấp chỉ dẫn thực tế cho việc thi công và bảo trì. Sơ đồ nguyên lý thường là cơ sở để người thiết kế phác thảo ý tưởng và nguyên tắc, sau đó sơ đồ lắp đặt được tạo ra dựa trên sơ đồ nguyên lý đó để hướng dẫn quá trình triển khai thực tế.

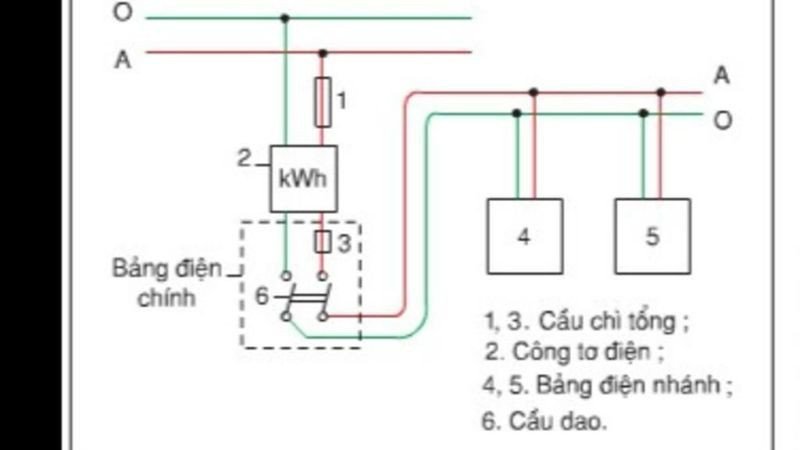

So sánh chức năng của sơ đồ nguyên lý và sơ đồ lắp đặt
Có thể hình dung sự khác biệt này giống như bản thiết kế kiến trúc (sơ đồ nguyên lý – cho biết các phòng chức năng, mối liên hệ giữa chúng) và bản vẽ kỹ thuật chi tiết thi công (sơ đồ lắp đặt – cho biết vị trí tường, cửa sổ, đường ống, dây điện). Cả hai đều cần thiết nhưng phục vụ các mục đích khác nhau trong quá trình tạo ra một công trình hoàn chỉnh.
Công dụng và vai trò của hai loại sơ đồ
Cả sơ đồ nguyên lý và sơ đồ lắp đặt đều đóng vai trò thiết yếu trong các công việc liên quan đến điện và điện tử. Sơ đồ nguyên lý giúp các kỹ sư, nhà thiết kế và người học hiểu rõ cách mạch điện hoặc hệ thống hoạt động. Nó cho phép họ phân tích, mô phỏng, tính toán các thông số và đưa ra giải pháp thiết kế mới. Khi một thiết bị gặp sự cố, sơ đồ nguyên lý là công cụ đầu tiên giúp kỹ thuật viên khoanh vùng lỗi dựa trên nguyên lý hoạt động đã được phác thảo.
Trong khi đó, sơ đồ lắp đặt là cẩm nang cho thợ điện, thợ lắp ráp và kỹ thuật viên bảo trì tại hiện trường. Nó chỉ cho họ chính xác nơi cần đặt thiết bị, cách đấu dây từ điểm A đến điểm B, kiểm tra các kết nối có đúng không. Sơ đồ này giảm thiểu sai sót trong quá trình thi công, đảm bảo an toàn và hiệu quả. Khi cần thay thế một linh kiện bị hỏng, sơ đồ lắp đặt giúp định vị nhanh chóng vị trí của linh kiện đó trong không gian phức tạp của thiết bị hoặc hệ thống. Tóm lại, sơ đồ nguyên lý thiên về “hiểu” và “thiết kế”, còn sơ đồ lắp đặt thiên về “thực hiện” và “duy trì”.
Các bước cơ bản vẽ sơ đồ nguyên lý
Việc vẽ sơ đồ nguyên lý đòi hỏi sự hiểu biết về các ký hiệu tiêu chuẩn và khả năng sắp xếp các thành phần một cách logic để sơ đồ dễ đọc và dễ hiểu. Quy trình cơ bản để vẽ một sơ đồ nguyên lý thường bao gồm các bước sau. Đầu tiên, cần phân tích kỹ mạch điện hoặc hệ thống cần vẽ sơ đồ. Xác định tất cả các phần tử cấu thành như nguồn điện, tải (bóng đèn, động cơ), thiết bị điều khiển (công tắc, rơ le), thiết bị bảo vệ (cầu chì, aptomat), và các linh kiện điện tử khác (điện trở, tụ điện, IC). Đồng thời, cần biết ký hiệu tiêu chuẩn cho từng phần tử này.
Bước tiếp theo là xác định mối liên hệ điện giữa các phần tử. Hiểu rõ thành phần nào nối với thành phần nào, chúng được mắc nối tiếp hay song song, có điểm chung nào, tín hiệu đi từ đâu đến đâu. Đặc biệt chú ý đến vị trí của các thiết bị đóng cắt, bảo vệ và đo lường trong mạch. Sau khi đã phân tích và xác định rõ, bắt đầu vẽ sơ đồ. Nên bắt đầu từ nguồn điện, thường được đặt ở phía trên hoặc bên trái sơ đồ. Bố trí các linh kiện còn lại sao cho các đường nối ít bị cắt ngang nhau nhất có thể, tạo sự gọn gàng và mạch lạc. Sử dụng đúng ký hiệu cho từng phần tử và dùng đường thẳng để biểu thị dây dẫn, dùng dấu chấm tròn để thể hiện các điểm nối. Lưu ý vẽ công tắc ở trạng thái ngắt mạch ban đầu.
Hướng dẫn các bước vẽ sơ đồ nguyên lý mạch điện
Việc luyện tập với các mạch đơn giản sẽ giúp bạn làm quen với các ký hiệu và cách sắp xếp bố cục hiệu quả. Độ phức tạp của sơ đồ sẽ tăng dần theo độ phức tạp của hệ thống.
Ví dụ minh họa sơ đồ nguyên lý đơn giản
Để làm rõ hơn cách vẽ sơ đồ nguyên lý, chúng ta có thể xem xét một vài ví dụ cơ bản. Xét một mạch điện gồm ba bóng đèn sợi đốt được mắc song song với nhau và toàn bộ nhóm song song này được nối tiếp với nguồn điện xoay chiều 220V. Khi phân tích, ta thấy có ba bóng đèn và một nguồn điện. Mối liên hệ là ba đèn mắc song song và nối vào hai cực của nguồn. Trên sơ đồ, ta sẽ vẽ ký hiệu nguồn xoay chiều, sau đó vẽ ba ký hiệu bóng đèn song song với nhau, và dùng đường thẳng nối các điểm chung của đèn với nguồn.

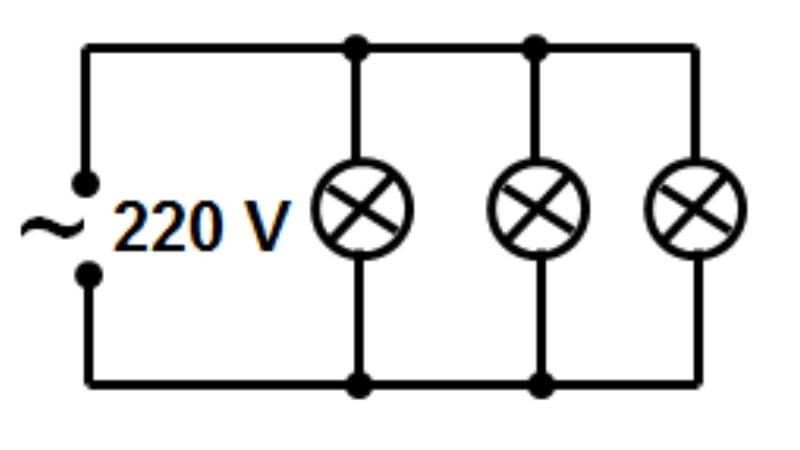

Sơ đồ nguyên lý mạch 3 bóng đèn
Một ví dụ khác là mạch điện bao gồm hai bóng đèn sợi đốt, một công tắc đóng mở, một ampe kế và nguồn điện (ví dụ hai viên pin mắc nối tiếp). Khi phân tích, có hai đèn, một công tắc, một ampe kế và nguồn pin. Mối liên hệ là tất cả các thiết bị này được mắc nối tiếp với nhau theo một vòng kín. Trên sơ đồ, ta vẽ ký hiệu nguồn pin, nối tiếp với ký hiệu công tắc (vẽ ở trạng thái mở), nối tiếp với ký hiệu ampe kế (hình tròn có chữ A), và cuối cùng là hai ký hiệu bóng đèn mắc nối tiếp với nhau để tạo thành vòng mạch kín về nguồn.
Sơ đồ nguyên lý mạch đèn nối tiếp có công tắc và ampe kế
Các ví dụ này cho thấy cách sơ đồ nguyên lý biểu diễn mối liên hệ điện mà không quan tâm đến việc bóng đèn hay công tắc đó được đặt ở đâu trong không gian thực.
Ứng dụng thực tế của sơ đồ nguyên lý và lắp đặt
Trong thực tế, sơ đồ nguyên lý và sơ đồ lắp đặt được sử dụng rộng rãi trong rất nhiều lĩnh vực khác nhau. Trong ngành điện dân dụng, sơ đồ nguyên lý giúp kỹ sư thiết kế hệ thống chiếu sáng, ổ cắm, mạch điều khiển đơn giản trong nhà, đảm bảo các thiết bị hoạt động đúng chức năng và an toàn. Sơ đồ lắp đặt sau đó được sử dụng bởi thợ điện để thi công, luồn dây, đấu nối các thiết bị tại các vị trí trên tường, trần nhà theo đúng thiết kế.
Trong ngành điện công nghiệp, hai loại sơ đồ này càng trở nên phức tạp và quan trọng hơn. Sơ đồ nguyên lý được dùng để thiết kế các mạch điều khiển tự động, hệ thống động lực, mạch bảo vệ cho máy móc, nhà xưởng. Sơ đồ lắp đặt hướng dẫn việc đặt tủ điện, đi cáp, đấu nối các cảm biến, động cơ, van, và các thiết bị khác trên dây chuyền sản xuất hoặc trong toàn bộ nhà máy. Ngành điện tử cũng vậy, từ thiết kế một board mạch in (PCB) phức tạp cho điện thoại di động, máy tính (dựa trên sơ đồ nguyên lý), đến việc lắp ráp các linh kiện lên board (dựa trên sơ đồ lắp đặt linh kiện và sơ đồ mạch in). Trong lĩnh vực sửa chữa ô tô, sơ đồ điện là vô cùng cần thiết để chẩn đoán và khắc phục các vấn đề liên quan đến hệ thống điện, điều khiển động cơ, hệ thống chiếu sáng, v.v. Nhìn chung, sự hiểu biết về và khả năng đọc/vẽ hai loại sơ đồ này là kỹ năng nền tảng cho bất kỳ ai làm việc trong môi trường kỹ thuật.
Câu hỏi thường gặp
-
Sơ đồ nguyên lý và sơ đồ lắp đặt, cái nào quan trọng hơn?
Cả hai loại sơ đồ đều quan trọng và bổ trợ cho nhau. Sơ đồ nguyên lý giúp hiểu nguyên lý và thiết kế, trong khi sơ đồ lắp đặt giúp triển khai và bảo trì thực tế. Thiếu một trong hai đều gây khó khăn trong công việc. -
Tôi có thể chỉ dùng sơ đồ nguyên lý để lắp đặt được không?
Rất khó và không hiệu quả. Sơ đồ nguyên lý không cung cấp thông tin về vị trí vật lý, kích thước dây dẫn cần thiết, cách đi dây an toàn trong không gian thực tế. Việc cố gắng lắp đặt chỉ dựa vào sơ đồ nguyên lý dễ dẫn đến sai sót, nguy hiểm và khó khăn khi sửa chữa. -
Các ký hiệu trên sơ đồ có khác nhau tùy nơi không?
Có, có nhiều bộ tiêu chuẩn ký hiệu khác nhau trên thế giới (ví dụ: ANSI, IEC). Tuy nhiên, trong một lĩnh vực hoặc một quốc gia, các ký hiệu thường được thống nhất theo một bộ tiêu chuẩn nhất định để đảm bảo sự nhất quán và dễ hiểu. -
Làm thế nào để học đọc và vẽ sơ đồ hiệu quả?
Cách tốt nhất là học thuộc các ký hiệu tiêu chuẩn, luyện tập vẽ các mạch đơn giản, và thực hành đọc các sơ đồ thực tế từ sách giáo khoa, tài liệu kỹ thuật hoặc các thiết bị có sẵn.
Hiểu và làm chủ cả sơ đồ nguyên lý lẫn sơ đồ lắp đặt là điều kiện tiên quyết để thành công trong nhiều ngành nghề kỹ thuật. Chúng là ngôn ngữ chung giúp người làm kỹ thuật giao tiếp, thiết kế và thực hiện công việc một cách chính xác. Việc thành thạo kỹ năng đọc và vẽ hai loại sơ đồ này sẽ mở ra nhiều cơ hội học tập và làm việc. Edupace hy vọng bài viết này đã cung cấp cho bạn đọc những kiến thức hữu ích về chủ đề này.
